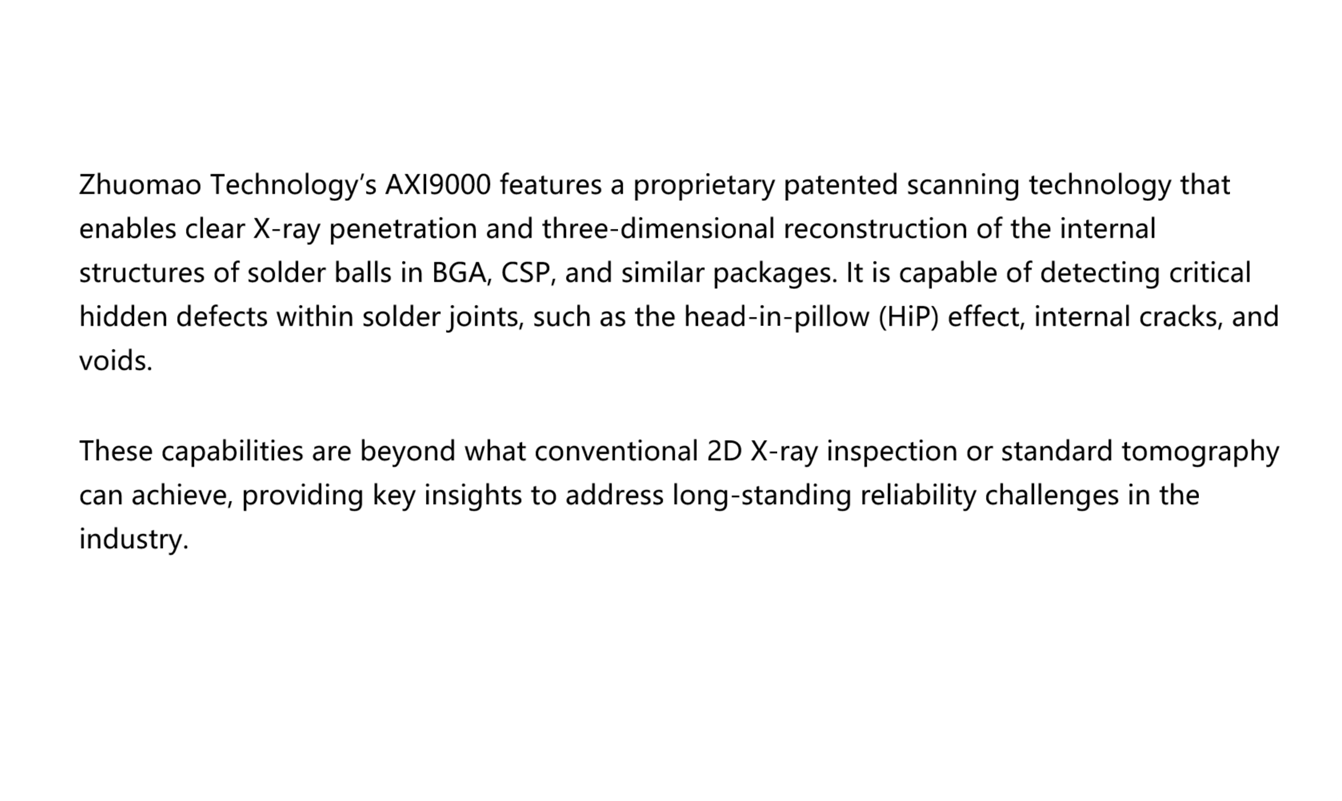

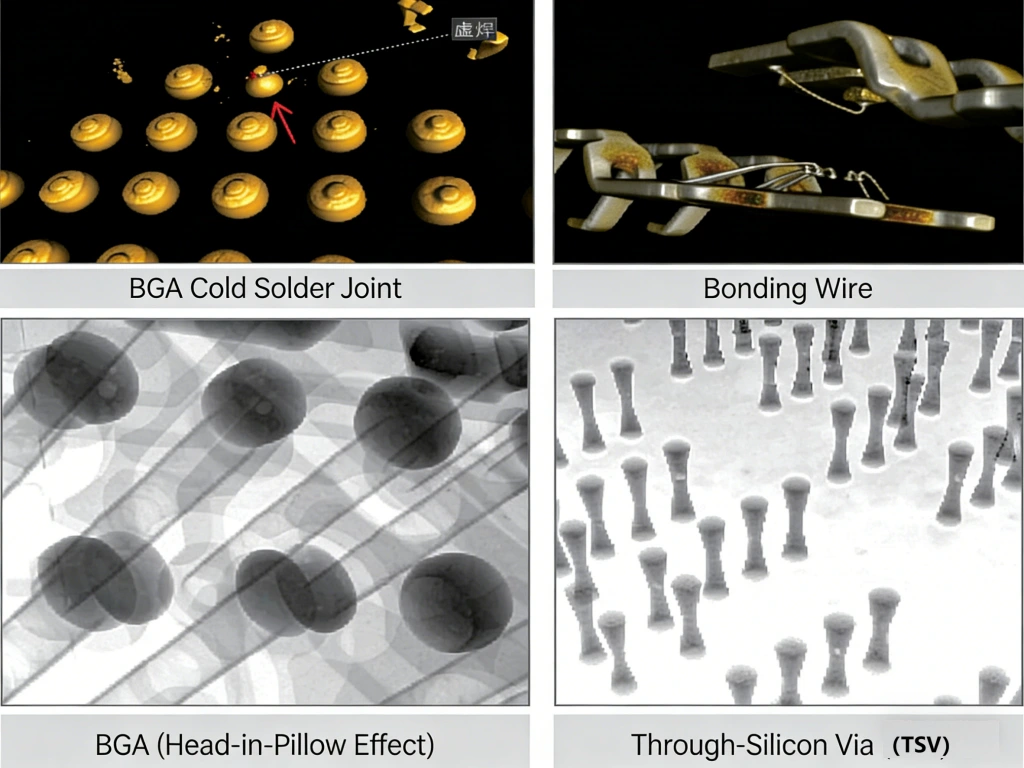

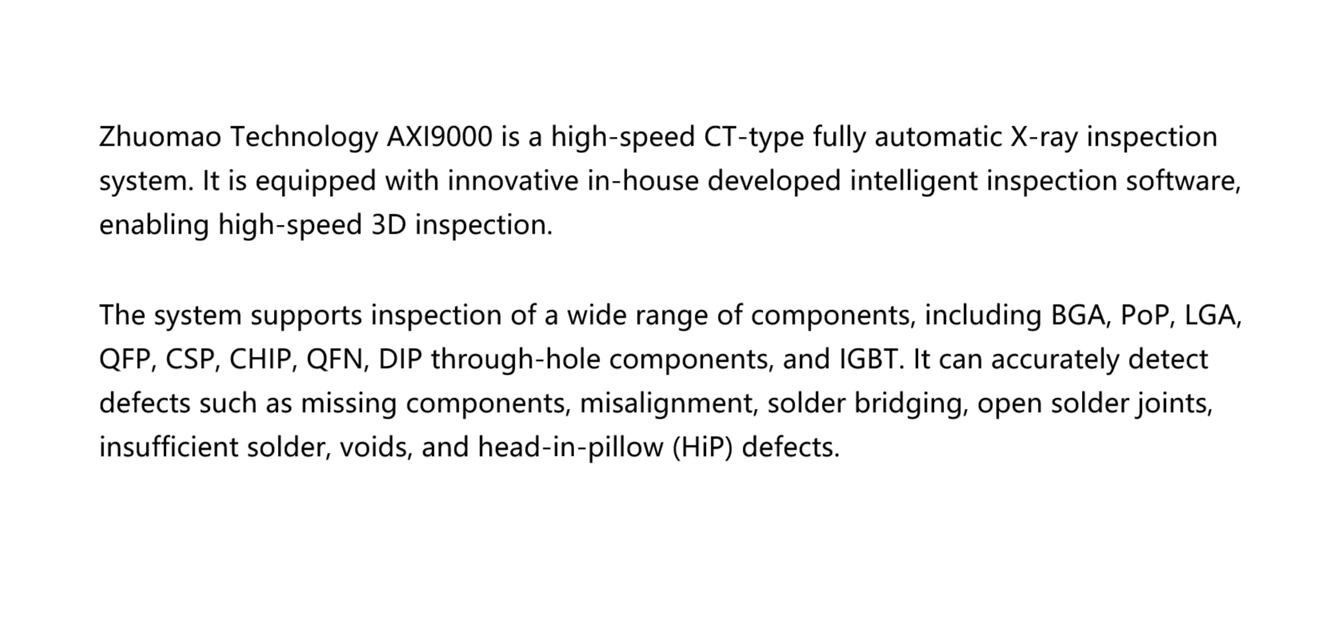

Оснащенная инновационным интеллектуальным программным обеспечением для контроля собственной разработки, система обеспечивает высокоскоростной 3D-контроль. Он может проверять компоненты, такие как BGA, POP, LGA, QFP, CSP, CHIP, QFN, компоненты сквозного отверстия DIP, IGBT и другие. Система может обнаруживать дефекты, включая отсутствующие компоненты, смещение, перемычку припоя, открытые паяные соединения, недостаточный припой, пустоты и эффекты надгробия.

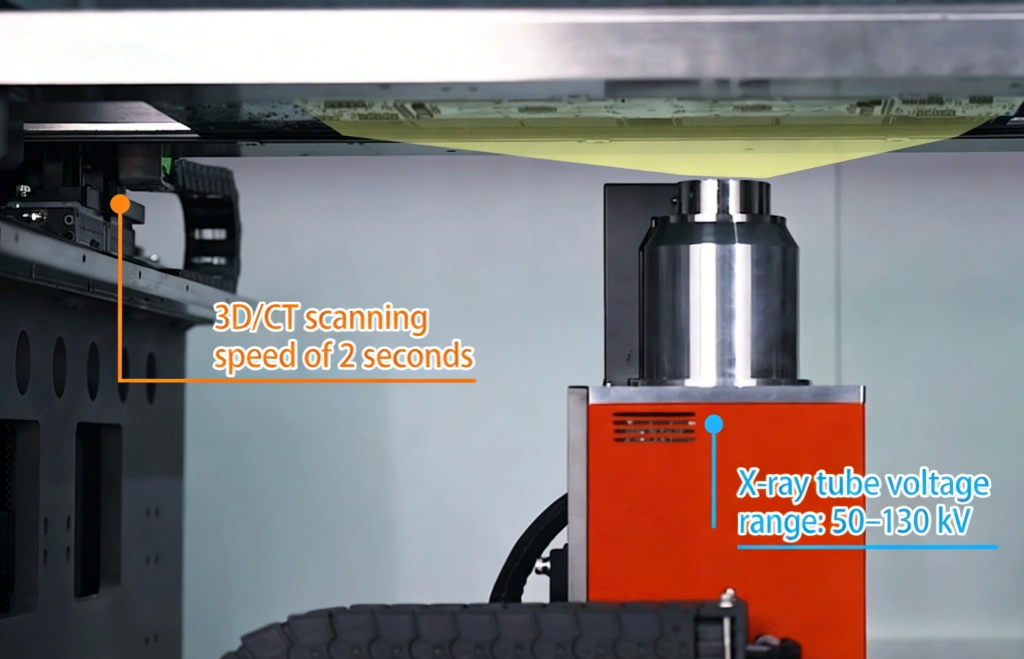

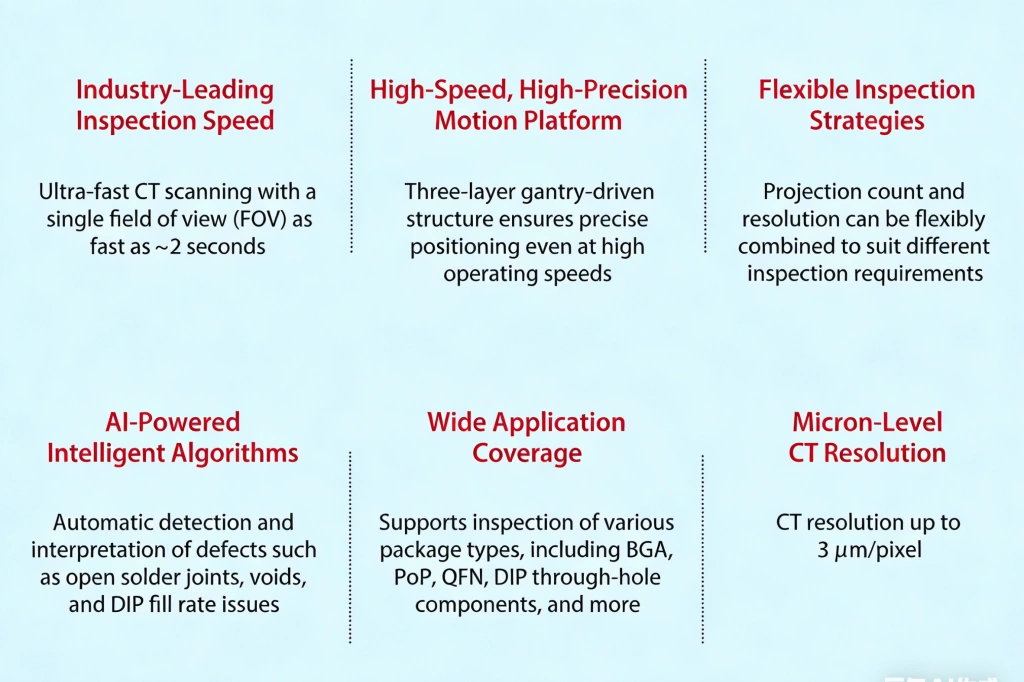

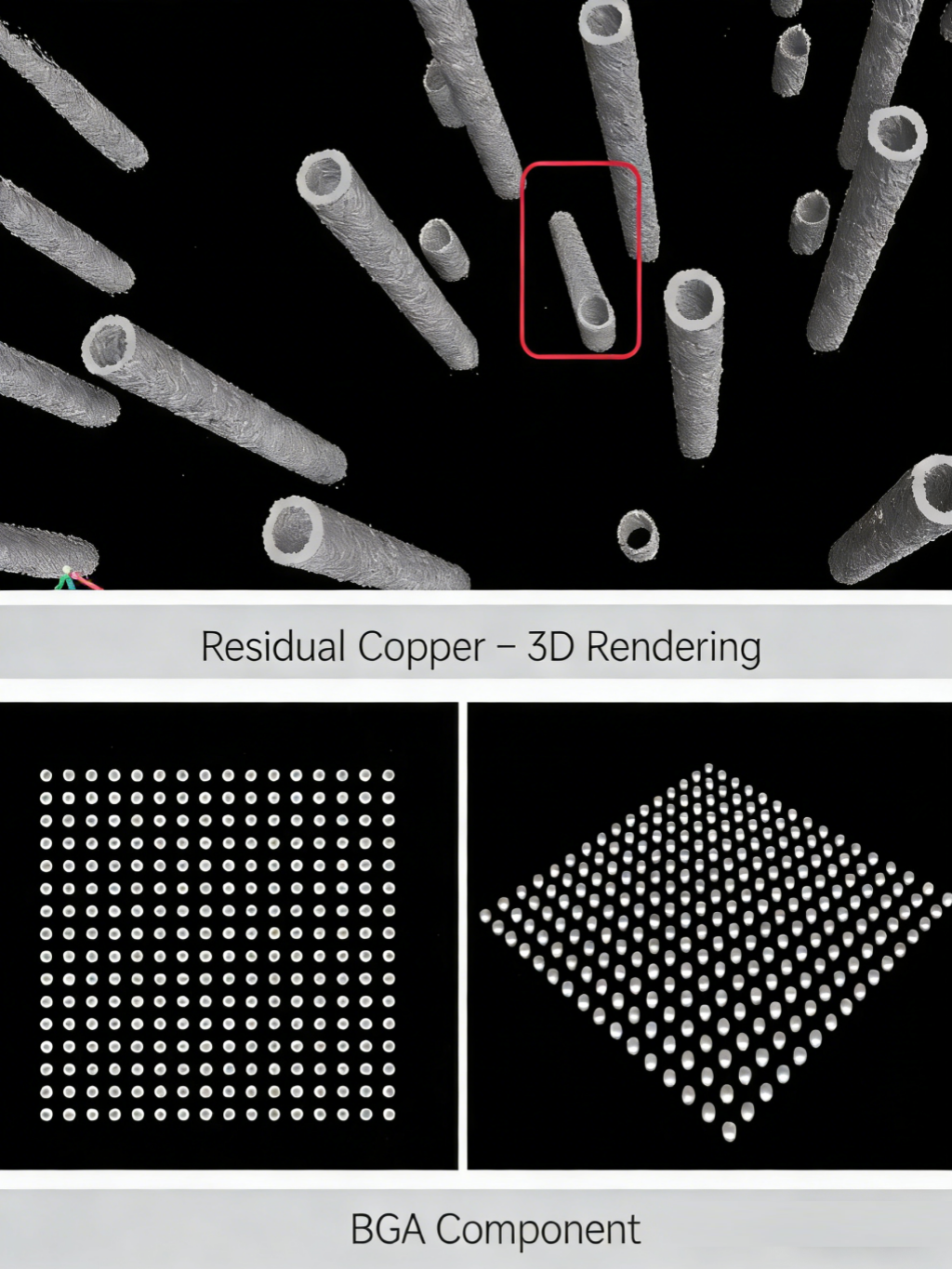

Уникальная технология 3D/CT реконструкции позволяет проводить осмотр с такой скоростью, как<2 с на поле зрения

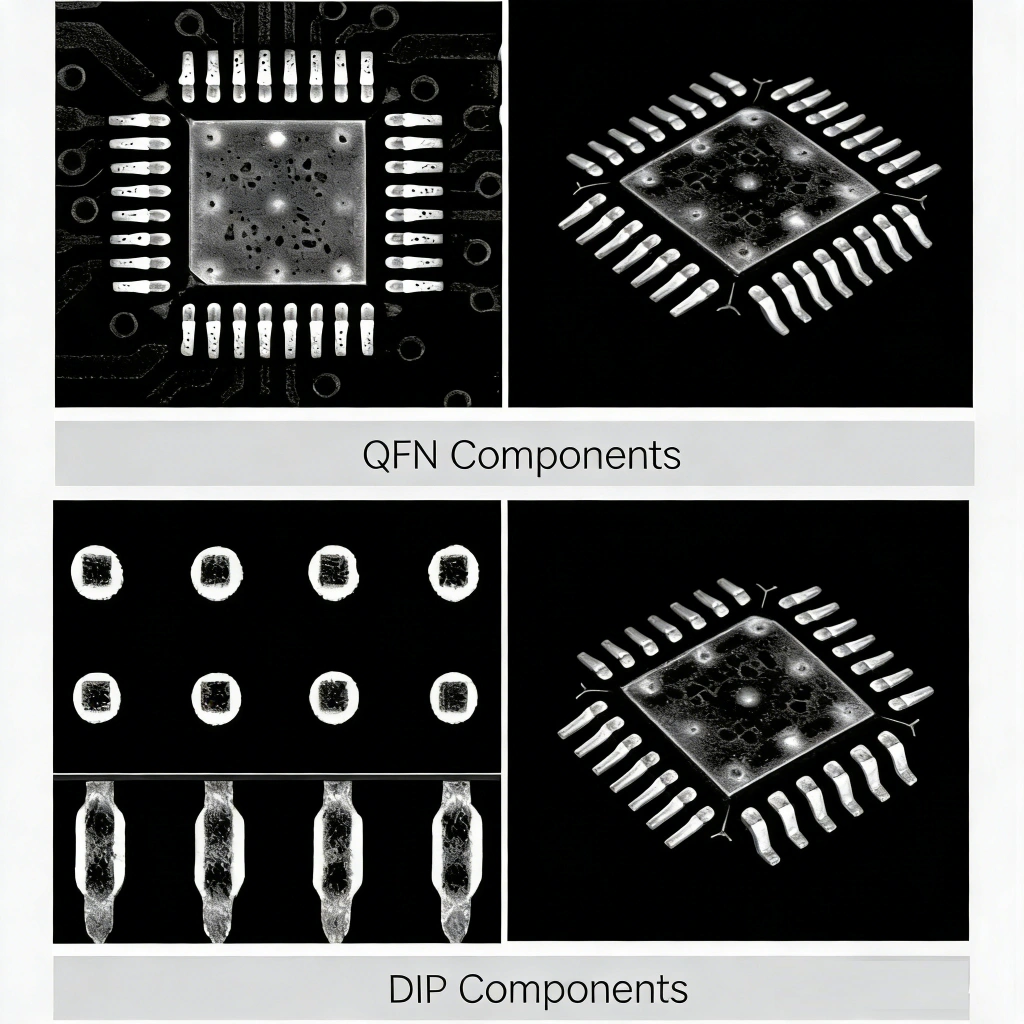

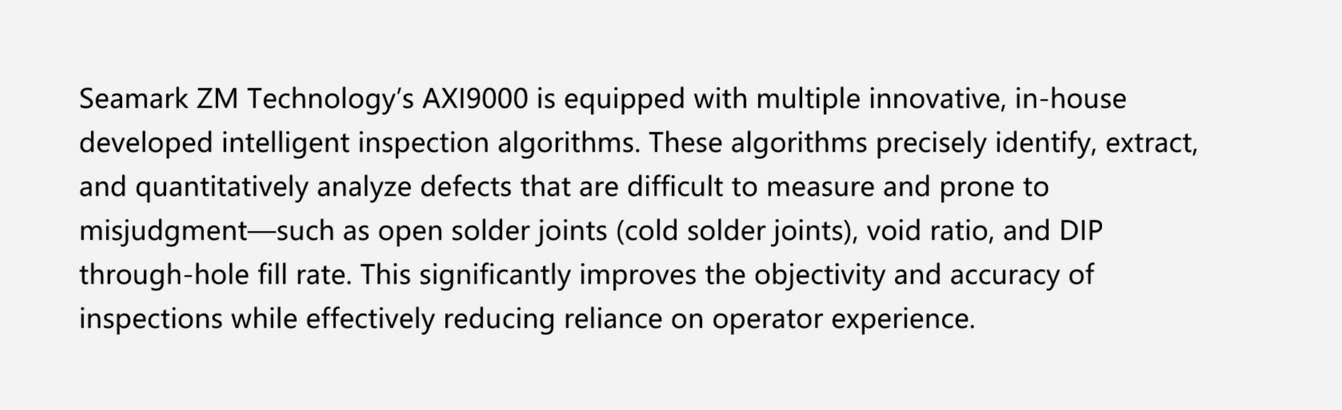

Инновационные алгоритмы, разработанные собственными силами, обеспечивают высокоточное обнаружение дефектов, таких какОткрытые паяные соединения, пустоты и проблемы с частотой заполнения DIP

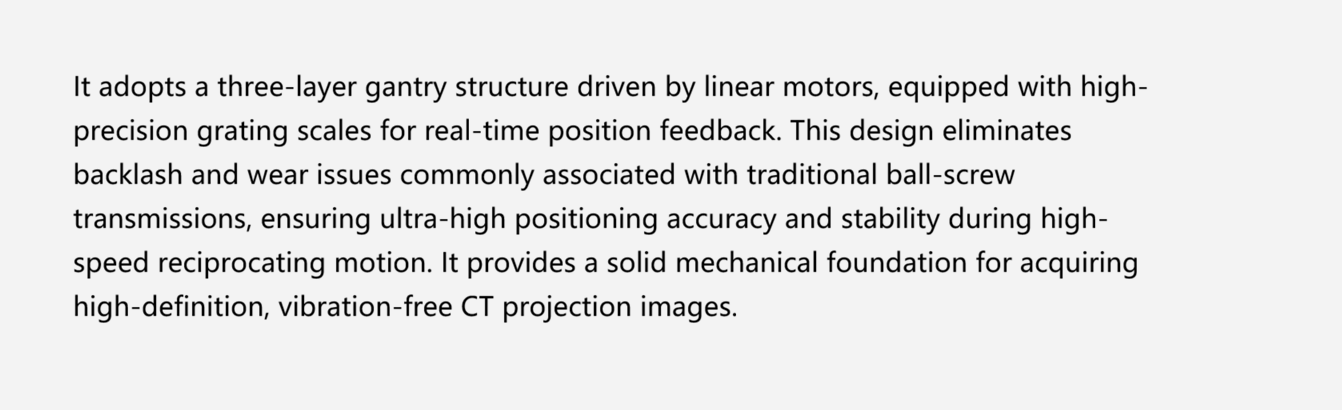

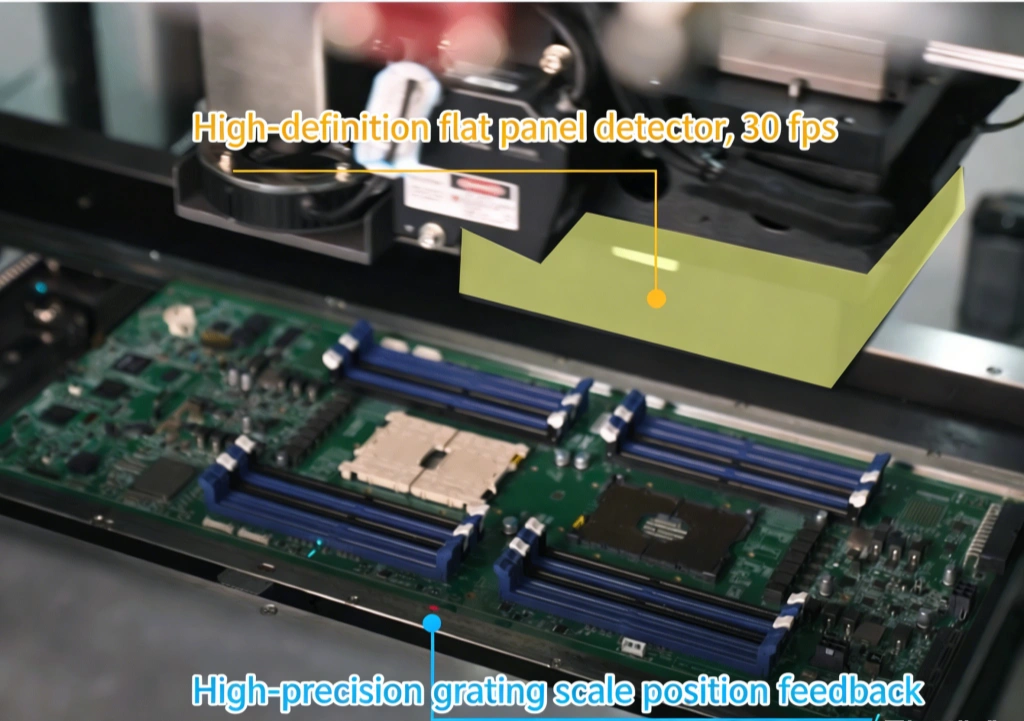

ОснащенТрехслойная портальная конструкция, приводимая в движение линейными двигателямиИРешетчатая шкала, Что позволяет высокоскоростное КТ-сканирование
Гибкое сочетание номеров проекций и разрешения для удовлетворения требований к проверке дляРазличные сценарии

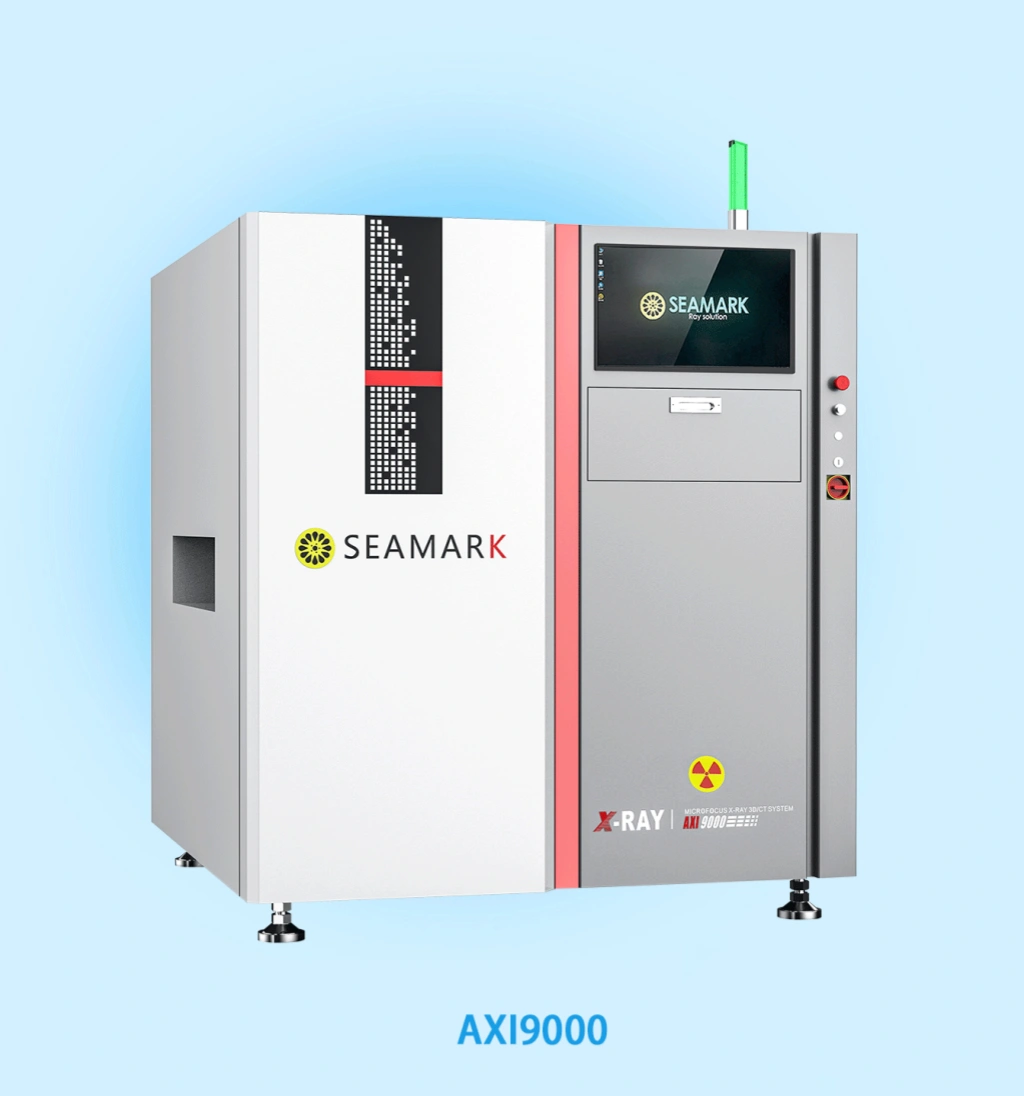

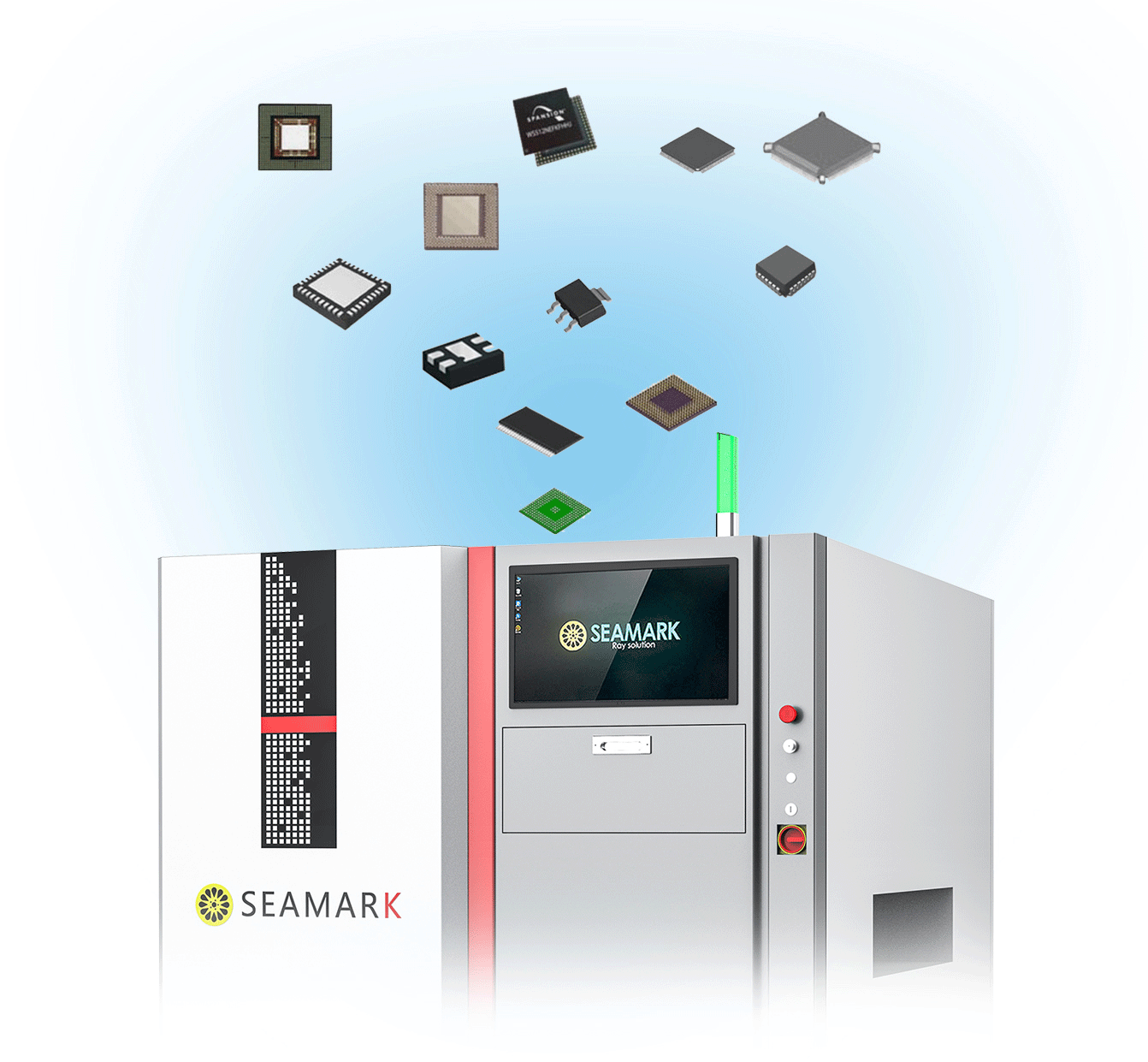

| Модель | Axi9000 | |
|---|---|---|
| X-Ray трубка | Тип | Отражение-загерметизированный источник рентгеновского снимка микро-фокуса (опционный) |
| Диапазон напряжения | 50-130кВ | |
| Текущий диапазон | 0-500 мкА | |
| Максимальная выходная мощность | 65 Вт | |
| Плоский Детектор Панели | Тип | Детектор с плоской панелью (опция) |
| Пиксельная матрица | 1536 × 1536 | |
| Поле зрения (FOV) | 154 мм × 154 мм | |
| Резолюция | 5,0 л/мм | |
| Частота кадров мага (1 × 1) | 30fps | |
| A/D преобразование | 16 бит | |

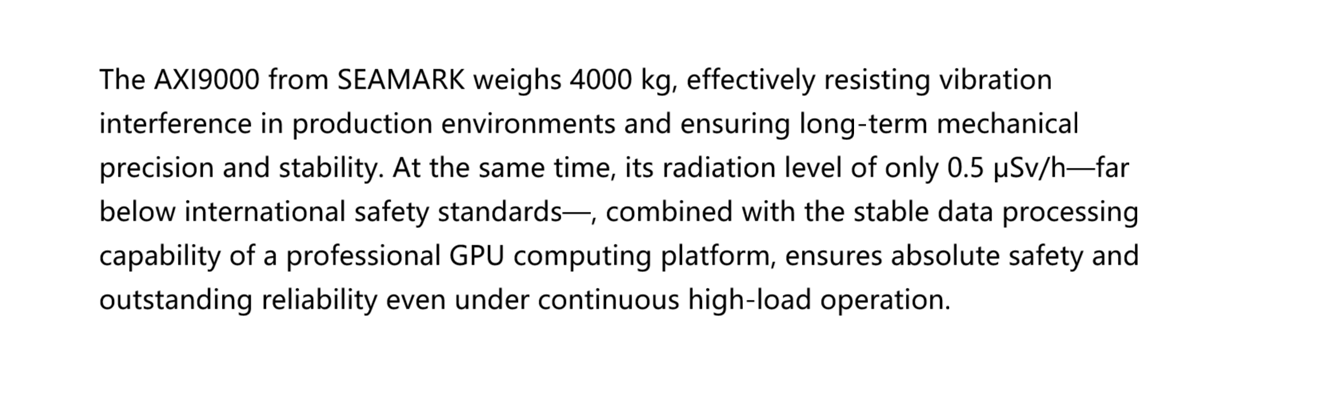

| Технические характеристики оборудования | Утечка X-Ray | <0,5 мкЗв/ч |
| Давление воздуха | 0,45 ~ 0,65 МПа | |
| Входная мощность | 220 В 10 А 50-60 Гц | |
| Система управления | Профессиональная рабочая станция изображений GPU | |

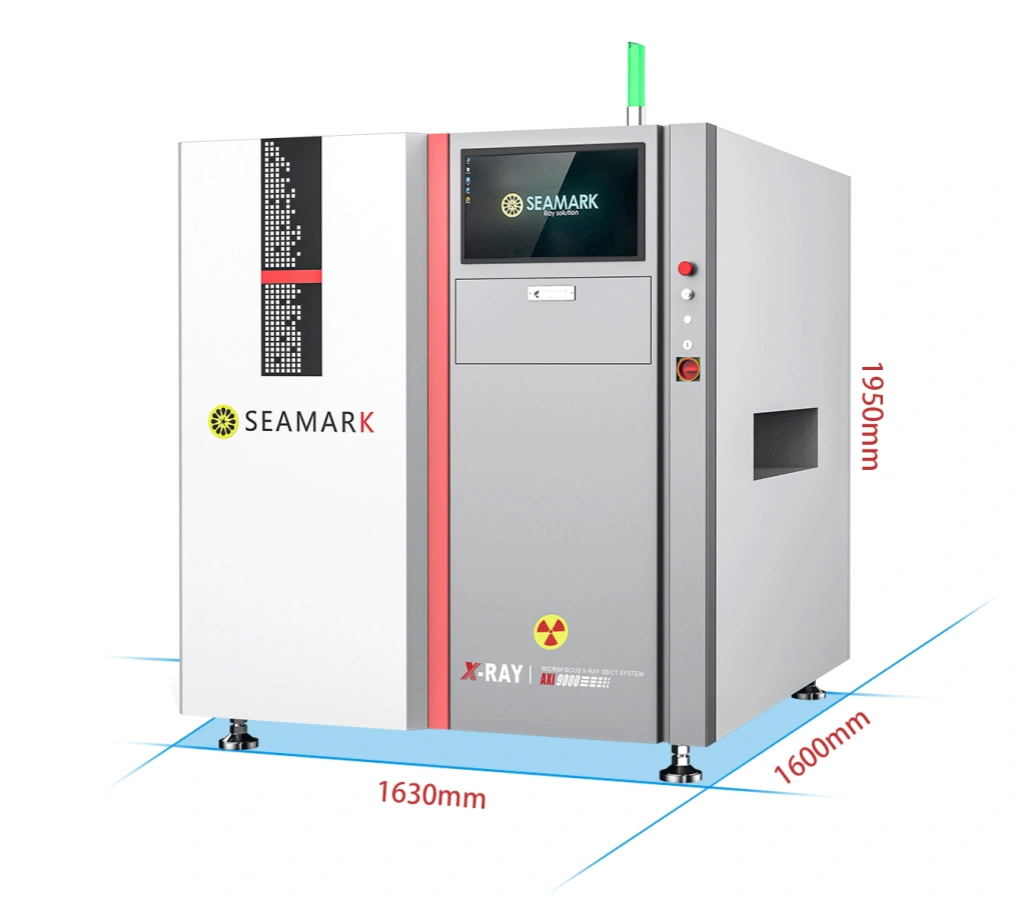

| Размеры | Д1630мм × Ш1950мм × В1600мм | |
| Вес нетто | 4000 кг | |
| Проверка печатных плат | Размер печатной платы | 50 × 50 - 610 × 510 мм |
| Разрешение КТ | 6-50 μм/пиксел (μм 3 опционное) | |
| Толщина печатной платы | 0,5 мм-10 мм | |
| Высота ПКБ | Верх ≤ 50 мм, низ ≤ 40 мм |
