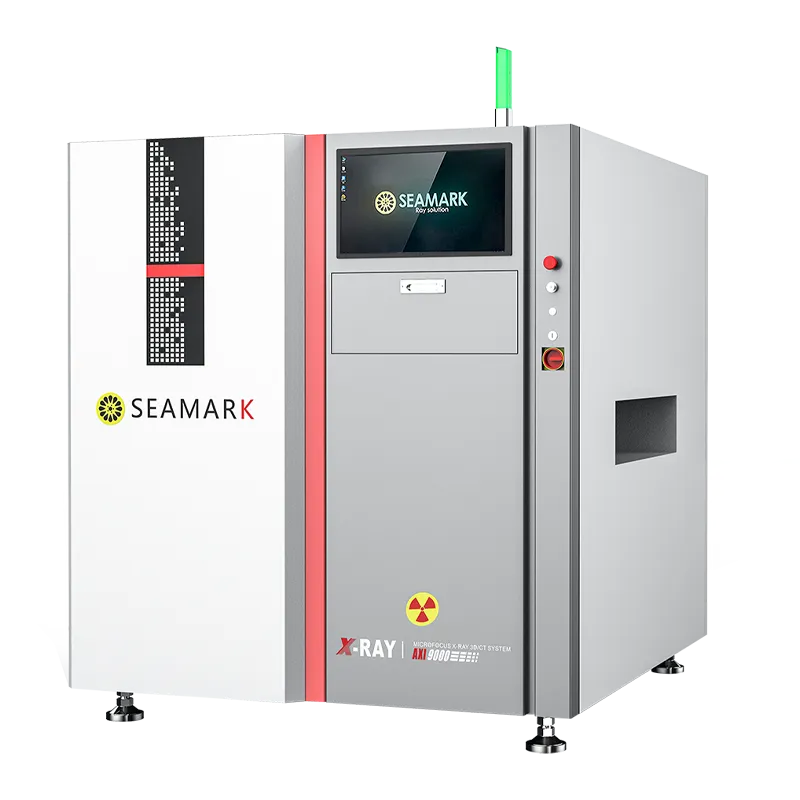

Промышленный Microfocus X-Ray 3D/CT машина

Высокое разрешение: Источник рентгеновского снимка микрофокуса производит сфокусированный луч, включающий изображение высоко-разрешения и способность обнаружить точные детали и небольшие дефекты внутри объекты.

Неразрушающий контроль: этот метод является неразрушающим, что означает, что он позволяет проводить тщательный осмотр без повреждения объекта. Это особенно ценно для контроля качества и исследовательских целей.

Разнообразие материалов: рентгеновские сканеры Microfocus могут использоваться для проверки широкого спектра материалов, включая металлы, пластмассы, керамику, композиты и многое другое.

Точность и точность: 3D-изображения предоставляют точную информацию о внутренней структуре, размерах и потенциальных дефектах объекта.

Виртуальное вскрытие: инженеры могут виртуально «рассечь» объект, чтобы исследовать его внутренние особенности и выявить потенциальные проблемы без физического его демонтажа.

В целом, микрофокусные рентгеновские 3D-/ КТ сканеры являются ценными инструментами в таких отраслях, как аэрокосмическая промышленность, автомобилестроение, электроника и производство, где необходим точный и неразрушающий контроль сложных компонентов.

Генерация рентгеновского излучения: сканер использует рентгеновскую трубку для генерации сфокусированного рентгеновского луча. Этот луч намного меньше и точнее, чем те, которые используются в традиционных рентгеновских системах.

Проекция рентгеновского излучения: исследуемый объект помещается между источником рентгеновского излучения и детектором с плоской панелью. Рентгеновский луч проходит через объект, и детектор регистрирует рентгеновские лучи, которые появляются на другой стороне. Различные материалы внутри объекта поглощают рентгеновские лучи в разной степени, создавая различные уровни интенсивности на детекторе.

Коллекция вращений и проекции: для создания трехмерного изображения объект монтируется на вращающуюся ступень. Этап вращает объект с небольшими приращениями, в то время как рентгеновские проекции собираются с нескольких углов. Это вращение захватывает серию 2D рентгеновских изображений, каждый из которых показывает различное поперечное сечение объекта.

Анализ затухания: собранные 2D рентгеновские проекции содержат информацию о внутренней структуре объекта. Области с более высокой плотностью или толщиной поглощают больше рентгеновских лучей, что приводит к снижению интенсивности на детекторе. Программное обеспечение анализирует эти изменения интенсивности, чтобы вывести внутренний состав и структуру объекта.

Реконструкция: Для обработки собранных 2D изображений используются передовые алгоритмы. Эти алгоритмы используют данные затухания под разными углами для реконструкции подробного трехмерного представления интерьера объекта. Этот процесс аналогичен сборке 3D-головоломки из ее отдельных частей.

Визуализация и анализ: сгенерированное 3D-изображение можно визуализировать и манипулировать им на компьютере. Инженеры и инспекторы могут исследовать внутренние особенности объекта с различных точек зрения и анализировать его виртуально. Это помогает выявить дефекты, неровности или структурные сложности, которые могут не быть очевидными извне.

Разрешение и точность: рентгеновские системы Microfocus предлагают высокое разрешение, позволяющее обнаруживать небольшие дефекты или мелкие структуры внутри объекта. Этот уровень детализации жизненно важен для отраслей, где точность и точность имеют первостепенное значение.

Неразрушающий контроль: Одним из наиболее важных преимуществ этой технологии является то, что она позволяет проводить комплексный осмотр без повреждения объекта. Это особенно ценно для хрупких или дорогих компонентов.
