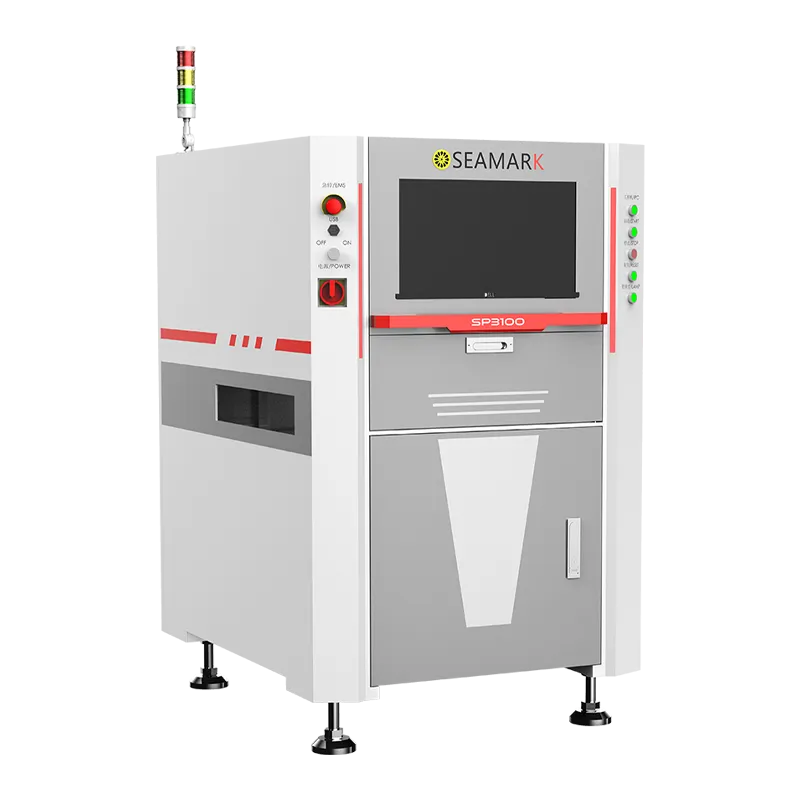

СП3100 пре-запрограммированная затир припоя СМТ печатая автоматическую оптически систему (AOI) осмотра. Он оборудован с системой освещения мульти-угла РГБВ, двойными низкоугловыми модулями проекции, камерой высоко-разрешения промышленной с телецентрик объективом, и высокоточным автоматическим модулем З-оси.
Система сканирует паяльную пасту на поверхности печатной платы с помощью комбинированного 2D 3D контроля. Применяя технологию фазового сдвига, он генерирует трехмерные данные контура, что позволяет точно измерять высоту, объем и площадь паяльной пасты с точностью до микрон даже в сложных условиях технологического процесса.
SP3100 обеспечивает высокоточный автоматический 3D-контроль и может эффективно обнаруживать дефекты, такие как избыток припоя, недостаточный припой, отсутствие печати, перемычка припоя, открытая медь и позиционное смещение.
Высокоточная технология 3D-изображения с двойной системой проекции под низким углом эффективно сводит к минимуму затенение и окклюзию в компонентах с мелким шагом.
Оснащен 12-мегапиксельной промышленной камерой с высоким разрешением (опционально 21-мегапиксельной), обеспечивающей изображения высокой четкости для поддержки высокоскоростной проверки.
Поддерживает интеграцию с системами MES в соответствии с заводскими требованиями.
Мощное программное обеспечение SPC обеспечивает всесторонний и точный анализ статистических данных.
| Модель | СП3100 | |
|---|---|---|
| Система видения | Визуализация | Промышленная камера 12MP (опционально 21MP) |
| Резолюция | 5 мкм/10 мкм/15 мкм | |
| Скорость осмотра | 8.6c ㎡/s 34.3c ㎡/s 77.1c ㎡/s | |
| Освещение | Светодиод rgbw | |
| Оборудование | Электропитание | 200-230 В переменного тока, 50/60 Гц |
| Потребляемая мощность | 2,2 кВт | |
| Давление воздуха | 0,4-0,6 МПа | |
| Вес | 1300 КГ | |
| Размеры машины | 1100 мм (л) * 1350 мм (в) * 1630 мм (х) | |
| Спецификации осмотра | Размер печатной платы | 510*460 мм |
| Толщина печатной платы | 0,4-6 мм | |
| Кромка зазора | 3 мм | |
| Зазор ПКБ (верхняя часть/низ) | 45 мм | |
| Высота конвейера | 900 ± 50 мм | |
| Высота измерения | Компоненты до 2 мм в высоту | |
| Обнаружение дефектов | Избыток припоя, недостаточный припой, отсутствие печати, перемычка, открытая медь, смещение и т. Д. | |
| Статистика данных & анализ | Статистические диаграммы & Отчеты | Гистограмма, X-бар R/S диаграммы, Cp/Cpk дисплей, повторяемость и воспроизводимость (R & R), ежедневный/еженедельный/ежемесячный/годовой анализ доходности |
| Дополнительные функции | Вспомогательные функции | Удаленный централизованный обзор, чтение штрихкода |
