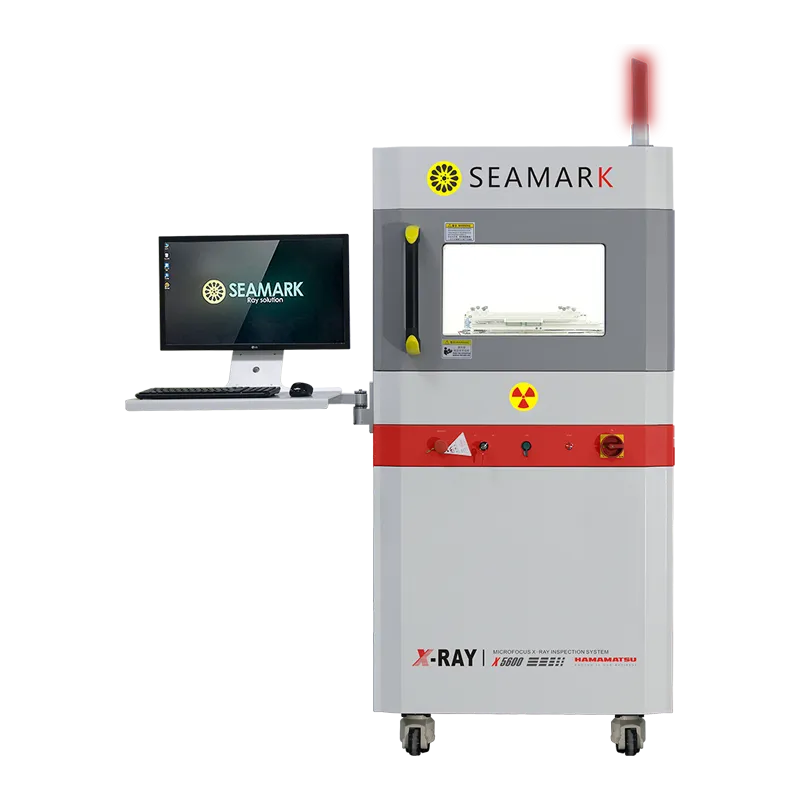

X5600 Offline X-ray Inspection Machine

X5600 Автономная рентгеновская инспекционная машина

X5600-это небольшой точный микрофокусX-Ray инспекционное оборудование, Подходит для научно-исследовательских предприятий, лабораторий, комнат контроля качества и т. д. Это лучший выбор для рентгеновского оборудования для контроля мелких деталей.

Машина для рентгеновского контроля микросхем IC-это часть оборудования для неразрушающего контроля, особенно для перспективного тестирования внутренних дефектов микросхем IC. Это один из лучших способов обнаружения дефектов микросхем IC. Оборудование для рентгеновского обнаружения в основном полагается на внутреннюю рентгеновскую трубку для излучения рентгеновских лучей для облучения микросхемы для визуализации. После того, как рентгеновские лучи проникают в объект, цифровой планшет получает сигнал изображения и затем передает его на компьютер. После программной обработки он будет отображаться на экране в режиме реального времени. Рентгеновское тестирование относится к категории неразрушающего контроля микросхем IC. Испытанные образцы можно положить в пользу снова, который может эффектно сохранить цену продукции и осмотра.

X5600 независимый рентгеновский дефектоскоп функции

  • 01
    автоматический расчет пористости

    расширенный тип BGA детектор функции

    X5600 промышленный рентгеновский дефектоскоп может быстро выбирать и маркировать одиночный сварной мяч, или через матричный ящик выбрать незаявленный шар; Можно вручную или автоматически распознать паяльные шарики BGA и завершить их обнаружение. следуя указаниям системы, легко завершить процесс проверки, чтобы убедиться в правильности и надежности результатов.


  • 02
    Измерение размеров

    инструмент измерения

    расстояние, соотношение расстояния, линейное расстояние, угол, метка стрелки, радиус круга, расстояние точки, центр окружности, периметр, нарисовать многоугольник, ручное рисование свободной формы ит.д.

  • 03
    проверка дефектов
    • автоматическое обнаружение дефектов

    X5600 может автоматически определять размер, площадь, обрыв проводов, мостик ит.д.


    • может настраивать алгоритм

    изображения, может настраивать алгоритм программного обеспечения в соответствии с функциями и требованиями продукта, чтобы достичь полного автоматического определения дефектов, включая Y / N, трещины, обрывки линий, смещения размеров и количества, и так далее.

  • 04
    контроль с цифровым управлением
    • CNC автоматически запускает проверку

    X5600 в поддержку многоточечного автоматического режима проверки CNC, который автоматически проверяется на основе многоточечных координат набора характеристик продукта.


    • автоматическая операция цифрового контроля для обнаружения

    автоматически сохранить изображение, генерировать отчет, а также поддерживает проверку пакетов.

  • 05
    функция крена / вращения
    • угол наклона проверьте функции

    , производство X5600 детектор поддерживает угол наклона ± 30°. Если снимки, сделанные на лицевой стороне специального оборудования, не позволяют идентифицировать дефекты, можно использовать наклонные функции для наблюдения за особенностями оборудования с разных точек зрения, что облегчает анализ и выявление дефектов. вращательный фотоконтроль функции


    • 360° вращательный фотоконтроль функции

    оснащен вращающимся манипулятором, может вращаться на 360 градусов, чтобы сфотографировать изображение, нет мертвого угла для наблюдения дефектов.

преимущества рентгеновского дефектоскопии X5600

  • оборудование миниатюризируется, легко монтируется и работает.

  • для испытания кристаллов, LED, BGA / CSP, вафли, SOP / QFN, SMT и PTU на герметичность, датчики, соединители и прецизионные отливки.

  • высокое разрешение спроектировано таким образом, чтобы получить лучшее изображение в кратчайшие сроки.

  • инфракрасная автоматическая навигационная функция определения местоположения позволяет быстро выбирать место съёмки.

  • CNC определяет режим, позволяющий быстро автоматически обнаруживать многоточечные массивы.

  • многоугольный наклонный контроль облегчает проверку дефектов образца.

  • простота в работе с программным обеспечением, низкая стоимость эксплуатации.

  • долгая жизнь.

Рентгеновская дефектография


рентгеновская дефектоскопия


Под линией X5600 Чертежи Рентгеновская дефектография



SCPTB0 спецхарактеристики. СС


SCPTB1. СС


SCPTB2. Рентгеновская дефектография


СС


  • ПОД ЛИНИИ X5600, ВОПРОСЫ БЕЗОПАСНОСТИ, полученные от министерства экологии и облучающей;

    X5600 Получила светства от деятельности из образования Радиоизотопов и лучевых установок министерстава [16-е) Исполь-зование инфекционного обра-дования Данного типа про-дукции компании может быт-


  • Дизайн защита

    Желаемая/желаемая


  • Модель многоствольной защиты

    ОСУЩЕСТВУЕМЫЙ СЕМЬЯНО/35х39 эластомерно-растворимых,
